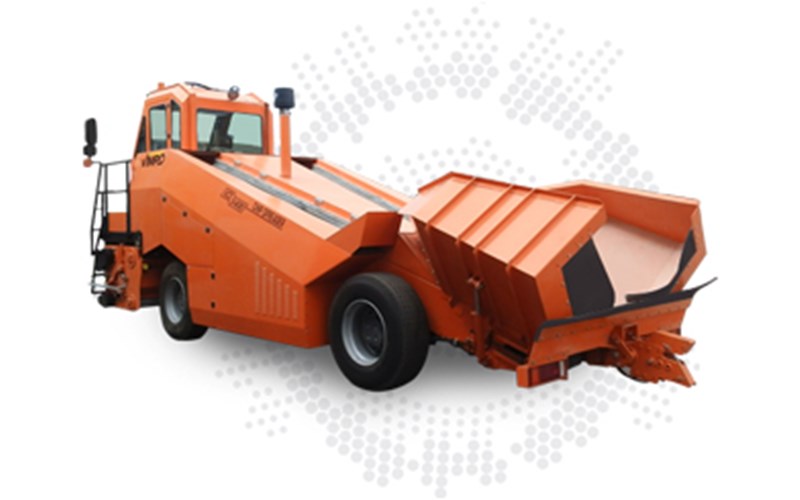

Kendi Yürür Mıcır Serici
Türkiye de ilk olarak tarafımızdan projelendirilmiş ve tamamlanmış VCS 5400 "Türkiye çalışma kosullarına uygun dizayn, full otomatik, özgün tasarımla kullanıcısına konfor ve güven veren, işlevsel olması, ekonomik kazanç sağlaması, hızlı servis imkanı olması, kolay yedek parça temini sunuyor.
Yeni Vimpo VCS5400 mıcır serici sathi kaplama işlemlerine çözüm olacak şekilde tasarlandı. Kullanıcı dostu ve sade arayüzü ile Plc kontrollü kontrol paneli, hidrolik direksiyon ve kontrollerin bir merkezde toplandığı joystick (levye kolu) bulunmaktadır. İki ayrı hareketli ön haznesi sayesinde 300 mm den 5400 mm ye kadar serim yapabilme Motor ünitesi ve yürüyüş sistemi yüksek süratlerde hareket kapasitesiyle işler arasındaki transferlerde zaman kaybı önlenmiş ve üretkenlik arttırılmıştır.
Serim Haznesi
Toplam 1,3 m3 kapasiteli iki adet serim haznesi. Serim hazneleri ayrı ayrı yada aynı anda genişleyebilir. Her bir haznede ayrı ayrı çalışabilen 9 adet serim kapağı. Sürücü kabininden serim genişliği hidrolik olarak ayarlanabilir.
Çift Konveyör ve Besleme Haznesi
İki adet 500 mm, 4 sıra kauçuk tekstil bant. Besleme hızı otomatik veya manuel ayarlanabilen. Ön hazne dolduğu zaman, mıcır seviyesini ölçen ve konveyörü otomatik olarak durduran sensörler. Hidrolik hareketli iki ayrı kanatlar transfer ve çalışma sırasında kolaylık sağlar.
Çeki Kancası
Serim yaparken aracın çekilmesi için kullanılır. Hidrolik hareketli Yükseklik ve alçaklık ayarı Manuel açma ve kilitleme sistemi 12 derece dönme açısı sağlayan döner mekanizma sistemi bulunmaktadır.
Dizel Motor
7,7 litre 6 silindirli, turbo sarjlı, intercooler ve su soğutmalı 320 HP / 235 kW, 2200 d/dk Ağır iş için uygun hava filitre sistemi 220 litre yakıt tankı
Kontrol Ekranı
Gerekli parametrelerin joystick kontrolü ile çalışmasını sağlamak için önceden ayarlanmış olan kontrol seçimi ekranı. Serim miktarı yol hızına göre otomatik olarak ayarlanır. Dokunmatik renkli ekran ve kullanımı kolay ara yüz.
Joystick ve Araç Kontrol Paneli
Serim yada sürüşte arac hızı ve hızlanma miktarı ayarı. Besleme hazneleri ve serim hazneleri kontrolü. Serimi başlat sonlandır butonu. Çeki demiri yükseklik ayarı ve çeki kancası kilitleme. Tek tuşla araç hızını sabitleme özelliği.
Teknik Özellikler
Güç Ünitesi
• 7,7 litre 6 silindirli, turbo sarjlı , intercooler ve su soğutmalı 320 HP / 235 kW, 2200 d/dk Ağır iş için uygun hava filitre sistemi 220 litre yakıt tankı
Şasi ve Aktarma Organları
• Yüksek hız/düşük tork ve düşük hız/yüksek tork modunda iken fonksiyonlar arasında kendinden tahrikli geçiş,
• Çelik levhadan imal sağlam şasi, ön ve arka akslar hidrolik tahrikli, 4 çeker,
• Hidrolik fren sistemi, 360 litre hidrolik tank.
Konveyör
• Çift konveyör, 500mm bant genişliği,
• Bant hızı manuel veya otomatik ayar seçeneği, seviye sensörleri.
Serim Haznesi
• Eş zamanlı ya da bağımsız hazne genişlemesi,
• Her biri ayrı ayrı çalışan 9 adet pnömatik serim kapağı.
Arka Hazne
• Hidrolik katlanır- açılır arka hazne.
Çeki Kancası
• Hidrolik kaldır –indir, otomatik kilit.
Operatör Kontrolleri
• Renkli ekran-plc kontrol, joystıck kumanda üzerinde ileri-geri hareket,
• Otomatik olarak eşleşen yol hızı ve kapak silindir hızı,
• İnce ayar yayılma hızı için manuel veya otomatik ayar seçeneği,
• Çeki demiri kontrol.
Kabin Özellikleri
• Klima, buzdolabı, ayarlanabilir operatör koltuğu.
| Güç Ünitesi | : | Dizel 7,7 lt. 6 Silin. 320 HP/235 kW |
|---|---|---|
| Hidrolik Tank | : | 360 Litre |
| Konveyör | : | Çift, 500mm Bant Genişliği |
| Serim Haznesi | : | 9 adet Pnömatik Serim Kapağı |
| Arka Hazne | : | Hidrolik Katlanır-Açılır |
| Kontrol | : | Dijital Kontrol |
| Fren Sistemi | : | Hidrolik |
| Operatör Kontrolleri | : | Renkli Ekran-Plc Kontrol |
| Kumanda | : | Joystick İleri-Geri Hareket |
| Kabin | : | Klima, Buzdolap |
| Operatör Koltuğu | : | Ayarlanabilir |
| TANIM | BİRİMİ | ÇALIŞMA | SEYEHAT | |
|---|---|---|---|---|
| ÖLÇÜLER | ||||
| YÜKSEKLİK | A | MM | 3360 | MM |
| GENİŞLİK (MİN.) | B | MM | 3050 | MM |
| GENİŞLİK (MAX.) | C | MM | 5710 | MM |
| UZUNLUK | D | MM | 8350 | MM |
| AKS UZUNLUK | E | MM | 3600 | MM |
| KÜTLE | KG | 13.800 | KG | |
| KAPASİTE | ||||
| BESLEME HAZNESİ | M3 | 2,5 | ||
| BESLEME KONVEYÖRÜ | MM | 2 x 500 | ||
| SERİM HAZNESİ | M3 | 1,3 | ||
| TANIM | ADET | BİRİMİ | KAPASİTE |
|---|---|---|---|
| DİZEL MOTOR | |||
| MOTOR GÜCÜ | MM | HP/KW | 320/235 |
| YAKIT KAPASİTESİ | MM | LT | 220 |
| HİDROLİK SİSTEM | |||
| YÜRÜYÜŞ POMPASI | 1 | CC | 165 |
| EKİPMAN POMPASI | 2 | CC | 80 |
| DİREKSİYON POMPASI | 1 | CC | 20 |
| BATWING POMPASI | 1 | CC | 6,3 |
| HİD. YAĞ SOĞ. | 1 | CC | 16 |
| YÜRÜYÜŞ HİDROM. | 2 | CC | 165 |
| KONVEYÖR HİDROM. | 2 | CC | 250 |
